DC-DC Adım Aşağı Güç Modülü Arduino Için LM2596 Modülü Sensörleri 7 V-35 V için 1.25 V-30 V 3A

DC-DC Adım Aşağı Güç Modülü LM2596 Modülü 7V-35V için 1.25V-30V 3A

Açıklama:

Giriş Voltajı: 5-35V
Anma Çıkış Akımı: 3A
Çıkış Voltajı: Sürekli olarak 1,25 V ila 30V arasında ayarlanabilir

Çıkış gerilimi: 1.5V, çıkış istikrarlı sağlamak için, modül azaltma nedeniyle. Lütfen minimum 1,5V basınç farkını koruyun.

Şarj sabit akım gösterge lambası, şarj gösterge lambası, lamba akımı ayarlanabilir ultra küçük hacimli bu ürün.

Boyut: 48mm (L) * 24mm (W) * 11.4mm (yüksek), potansiyometre içermeyen (potansiyometre yüksekliği 13 mm dahil).

Modül yapısı: İzole olmayan kademeli sabit akım. Sabit voltaj modülü (CC CV). Şarj modülü.

Uygulama kapsamı: Yüksek güçlü sabit akım sürücü, Lityum pil şarjı (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V akü şarjı, NiCd ve NiMH akü (akü) şarjı, güneş panelleri ve rüzgar jeneratörü.

Çıkış gerilimi:

1. sürekli Ayarlanabilir (1.25-30V ayarlanabilir);

2. sabit çıkış sağlar (1.25-30V keyfi seçim arasında).

Ayarlanabilir mod: Gücü doğru şekilde (7-35V) bağlayın ve çıkış voltajı kullanım multimetresini ve potansiyometreleri (genellikle saat yönünde çevirme desteği, tersine çevirme) izleyin.

Çıkış voltajı: Sürekli ayarlanabilir (1.25-30V yük regülasyonu).

Maksimum çıkış akımı: 3A, (15W'dan fazla montaj yüzgeci lütfen).

Lamba akımını döndür: sabit akım değeri * (% 1 -% 100), dönüş akımı ve sabit akım değeri bağlantısı, örneğin sabit akım değeri 3A, sabit akımın 0,1 katı olarak ayarlanan lamba akımı (0,1 * 3A = 0,3) A), sabit akım regülasyonunun değeri 2A olduğunda, o zaman lamba akımı sabit akışın 0.1 katıdır (0.1 * 2A = 0.2A).

Çıkış gerilimi: 2V

Çıkış gücü: Doğal soğutma 15W

Verimlilik:% 92 (maksimum% 92 (daha yüksek voltaj, daha yüksek verimlilik)

Çıkış dalgalanması: 20M bant genişliği (sadece referans için)

Giriş 12V çıkışı 5V 3A 60mV (MAX)

Çalışma sıcaklığı: endüstriyel sınıf (-40 ℃ ila +85 ℃) (çevre sıcaklığı 40 derece aşar, lütfen güç kullanımını azaltın veya ısıyı dağıtın).

Tam sıcaklık: 45 ℃

Yüksüz akım: tipik 10mA (12V 4.2V)

Yük düzenleme oranı: +% 1

Voltaj regülasyon oranı: 0.5%

Dinamik tepki hızı: 5% 200uS

Gösterge: Sabit debi gösterge ışığı kırmızıdır, şarj ışığı kırmızıdır, şarj göstergesinin ışığı mavidir.

Çıkış kısa devre koruması: Evet, sabit akım (sabit akımın değerini ayarlama).

Bağlantı: Kablo doğrudan PCB'ye kaynak yapılabilir.

Pil şarj yöntemleri:

1. Aküyü ve modülün giriş voltajını şarj etmek için gereken şamandıra voltajı ve şarj akımını belirleyin.

2. Ayarlanabilir sabit potansiyometre, çıkış voltajı yaklaşık 3V'ye ayarlanır.

3.Uzakmetre 10A akım bloğu ölçüm çıkışı kısa devre akımı, bu arada çıkış akımı önceden belirlenen akım değerine ulaşması için sabit akım potansiyometresini ayarlar.

4. şarj dönüş lamba geçerli varsayılan şarj akımı (mevcut değer) 0.1 kat olduğunu. Gerekirse, dönüş lambası akım potansiyometresi ayarlayın lütfen (genellikle ayarlamayın).

5. Yüzer şarj voltajına çıkış voltajını yapmak için ayarlanabilir sabit potansiyometre.

6.Bağlantıyı denemek için bataryayı bağlayın (1, 2, 3, 4, 5 adım modül giriş gücüdür, çıkış no-load bataryaya bağlı değildir).

LED sabit akım sürüş yöntemleri kullanın:

1. LED çalışma akımı ve maksimum çalışma voltajı sürmeniz gerektiğini belirleyin.

2. regülasyon sabit potansiyometre; 2, çıkış voltajı 3V'ye ayarlanır.

3.Uzakmetre 10A akım bloğu ölçüm çıkışı kısa devre akımı, bu arada çıkış akımı LED çalışma akımına ulaşması için sabit akım potansiyometresini ayarlamak.

4. Maksimum çalışma voltajına çıkış voltajı yapmak için Ayarlanabilir sabit potansiyometre.

5. LED'e bağlı, test makinesini deneyin. (1, 2, 3, 4 kademe modül giriş gücüdür, çıkışsız yük LED lambalara bağlı değildir).

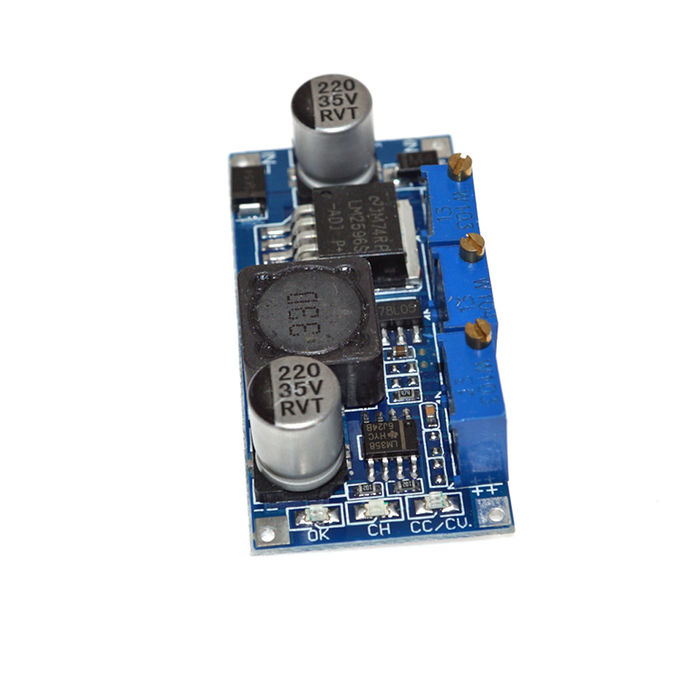

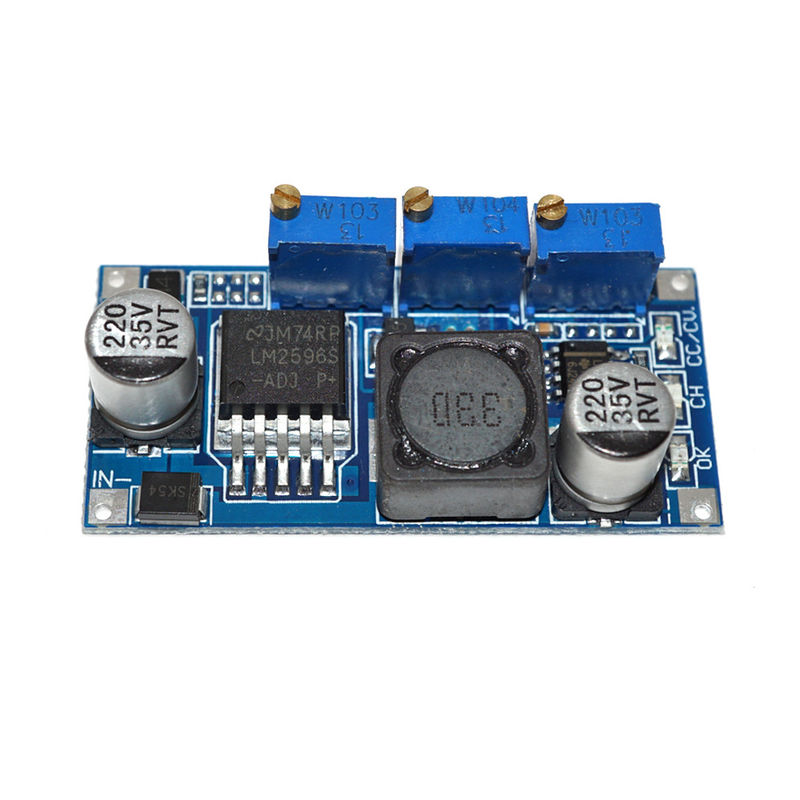

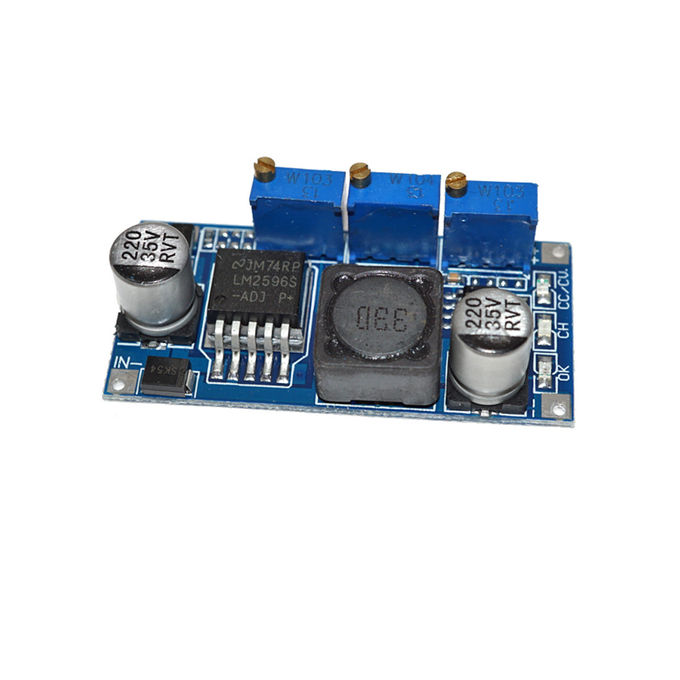

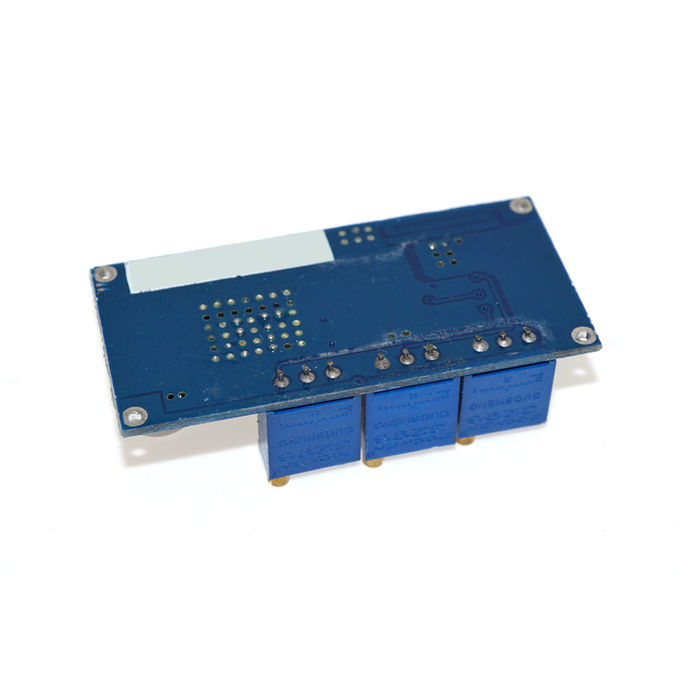

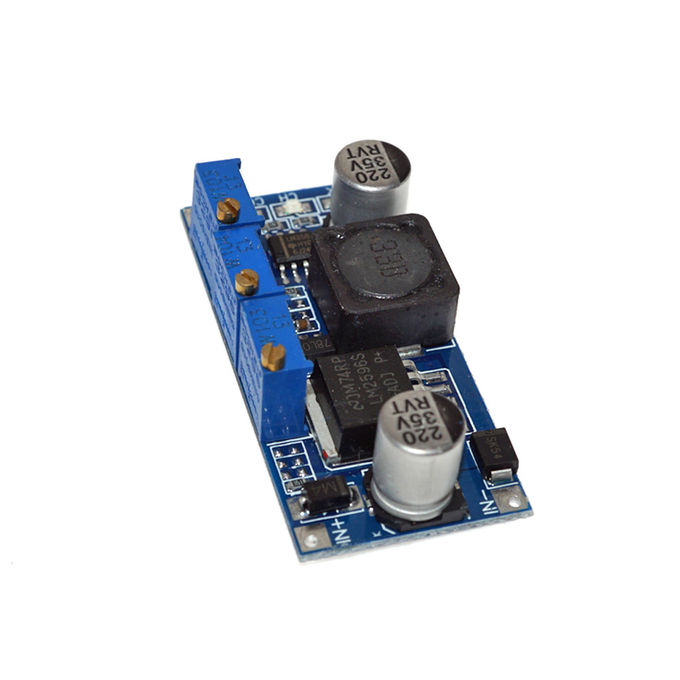

Fotoğraflar
