AD8232 Fizyolojik Ölçüm Modülü Kalp Darbe EKG Monitör Sensörü Kurulu

AD8232 Fizyolojik Ölçüm Modülü Kalp Darbe EKG Monitör Sensörü Kurulu

Genel bakış:

1. Tek kurşun kalp hızı monitörü
2. AD8232, bir mektup yürütmek için biyolojik elektrik sinyalinin kalbine uygulanabilir entegre bir ön uçtur.
3. Kalp atış hızı izlemesini yürütmek için koşullandırma sayısı.
4. 0 ila 70 C derece arasındaki nominal sıcaklık aralığının, -40 ila +85 arası çalışma sıcaklığı aralığında olduğundan emin olun.
5. IC Uyumlu

Özellikler:

1. HPDRIVE yüksek geçişli sürücü çıkışı. Kondansatör, HPDRIVE'daki ilk yüksek geçiş filtresine bağlanmalıdır.
AD8232 bu iğneyi HPSENSE'yi referans voltajı ile aynı seviyede tutmak için kullanır.
2. + IN enstrümantasyon amplifikatör pozitif giriş. + IN genellikle sol kol (LA) elektroduna bağlanır.
3. - Enstrümantasyon amplifikatörünün negatif girişi. - IN genellikle sağ kol (RA) elektroduna bağlanır.
4. RLDFB sağ bacak sürücüsü geri besleme girişi. RLDFB, sağ bacak sürücü devresi geri bildirim pini.
5. RLD sağ bacak sürücüsü çıkışı. Tahrik elektrotları (genellikle sağ bacak için) RLD pinine bağlanmalıdır.
6. SW hızlı kurtarma anahtarı pimi. Bu pin ikinci yüksek geçiş filtresinin çıkışına bağlanmalıdır.
7. OPAMP + op amplifikatör girişi.
8. REFOUT referans voltajı tampon çıkışı. Enstrüman yükseltici çıkışı bu potansiyeli referans alır.
REFOUT, referans sinyal gerektiren bir devrede herhangi bir nokta için sanal bir zemin olarak kullanılmalıdır.
9. OPAMP operasyonel amplifikatör girişi ters çevirir.
10. OUT op amp çıkışı. Bu çıkış, tam koşullu bir kalp atış hızı sinyali sağlar.
OUT, ADC'nin giriş tarafına bağlanabilir.
11. LOD - karşılaştırıcının çıkış ucunu açar. DC kablosunda düşme algılama modu ve IN elektrodu bağlı değilken,
LOD - yüksek durumda, aksi halde düşük bir durumda. Kurşun kapalı algılama modunun değişmesinde, LOD daima düşük durumdadır.
Karşılaştırıcı çıkışını kapat. DC kurşun kapalı algılama modunda, + IN elektrodu bağlantısı kesildiğinde, LOD + üst düzeydedir,
Aksine, düşük seviyeli bir durumda. Kurşun kapalı algılama modunun değiştirilmesinde ve IN veya + IN elektrodu bağlantısı kesildiğinde, LOD +, yüksek düzeyde bir durumdadır,
Bu iki elektrot bağlandığında, bunlar düşük seviyeli bir durumdadır.
12. LOD +
13. SDN kapatma kontrol girişi. SDN'ı düşük bir güç moduna geçirerek düşük bir kapanma moduna dönüştürülebilir.
14. AC / DC kapalı mod kontrol girişi. DC çıkış modu için AC / DC pin düşük bir seviyeye sürülmelidir.
AC çıkış modu için AC / DC pin en yüksek seviyeye çekilmelidir.
15. FR hızlı kurtarma kontrol girişi. FR sürücüsü yüksek seviyeye hızlı kurtarma modu olabilir; Aksi takdirde, düşük bir seviyeye sürülmelidir.
16. GND güç kaynağı.
17. + VS besleme pimi.
18. REFIN referans voltajı tampon girişi. REFIN (yüksek empedans giriş pimleri) referans voltaj tamponlarının seviyesini ayarlamak için kullanılabilir.
19. IAOUT enstrümantasyon yükseltici çıkış pimi.
20. Yüksek geçiş algılama girişi için HPSENSE enstrümantasyon yükselticisi.
HPSENSE, DC engelleme devresinin dönüş frekansında ayarlanan R ve C düğümlerine bağlanır.
EP maruz kalan ped. Maruz kalan ped GND olmalı veya bağlı değil

Prensip üzerinde çalışmak:

1. EKG ve diğer biyoelektrik ölçüm uygulamaları için entegre bir sinyal koşullandırma modülü. Cihaz, hareketli veya uzak elektrot yerleşimi ile oluşan gürültü durumunda zayıf biyolojik elektrik sinyallerini çıkarmak, çoğaltmak ve filtrelemek için tasarlanmıştır. Tasarım, çıkış sinyalini kolayca yakalamak için ultra düşük güçlü analog-dijital dönüştürücü (ADC) veya gömülü mikro denetleyiciye olanak tanır.
2. hareket artefaktları ve elektrot yarım hücre potansiyelini ortadan kaldırmak için bipolar nokta yüksek geçiş filtresi kullanarak AD8232. Filtre, tek kademeli yüksek kazançlı ve yüksek geçişli filtreyi gerçekleştirebilen enstrüman amplifikatör yapısı ile sıkı bir şekilde birleştirilir, böylece alan ve maliyet tasarrufu sağlanır.
3. AD8232, ek gürültüyü ortadan kaldırarak üç kutuplu düşük geçiş filtresi oluşturmak için işlemsel olmayan bir amplifikatör kullanır. Kullanıcılar tüm filtrelerin kesme frekansını seçerek farklı uygulama türlerinin ihtiyaçlarını karşılayabilir.
Sistem devresi frekansını ve ortak mod reddetme performansının diğer istenmeyen girişimini iyileştirmek için, sağ taraftaki sürücü (RLD) ve diğer sürücü kablosu uygulamaları için bir amplifikatöre yerleşik AD8232.
4. AD8232 hızlı bir kurtarma fonksiyonu içerir, uzun kuyruk fenomenini oluşturmak için uzun yüksek geçiş filtresini azaltabilirsiniz. Amplifikatör rayı voltajı sinyal mutasyonu (durumun çıkması gibi) durumunda, AD8232 otomatik olarak daha yüksek bir filtre kesme durumuna ayarlanacaktır. Bu özellik, AD8232'nin hızlı bir şekilde geri kazanılmasını sağlar ve böylece nesnenin ölçümüne olan kurşun bağlantısı, değerin ölçülmesinden sonra mümkün olan en kısa sürede elde edilebilir.

Uygulama:

Fitness ve egzersiz kalp atış hızı izleme
Taşınabilir EKG
Uzaktan sağlık izleme
Oyun çevre birimleri
Biyo elektrik sinyal edinimi

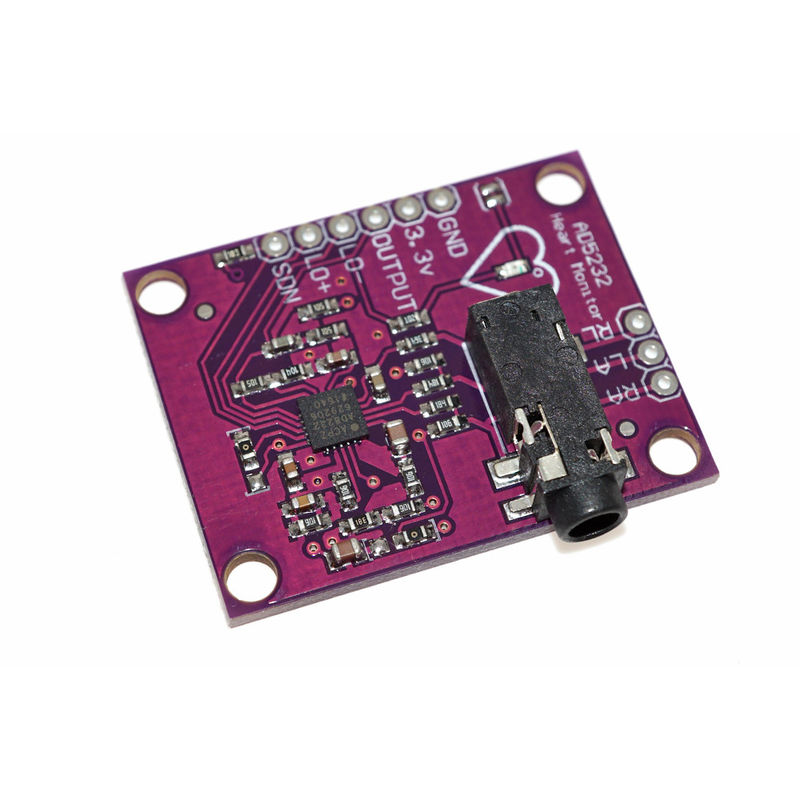

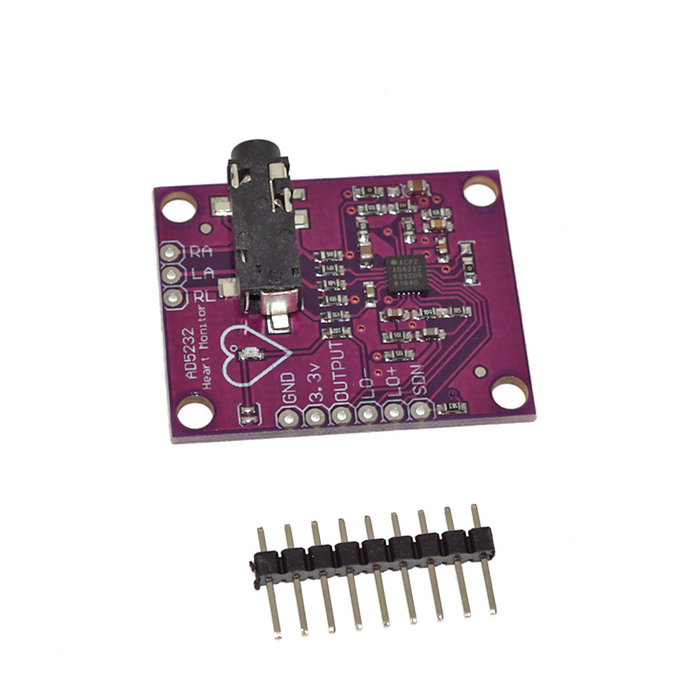

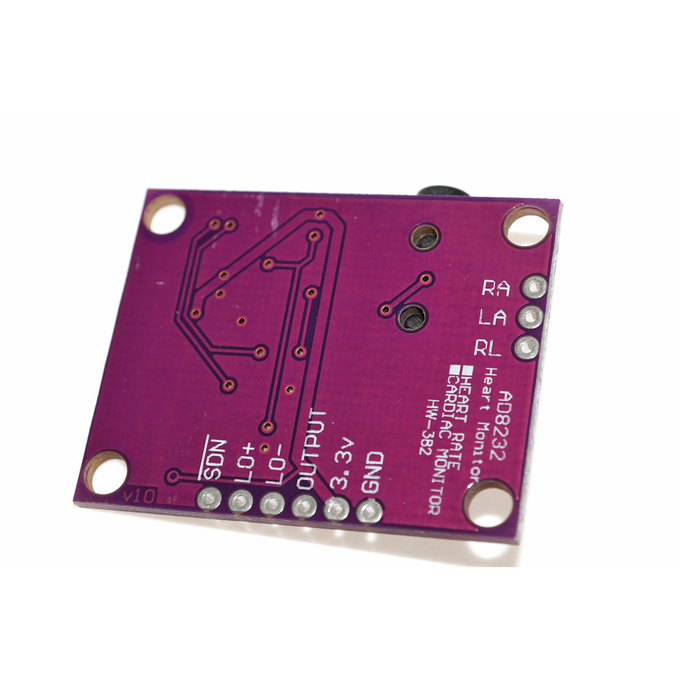

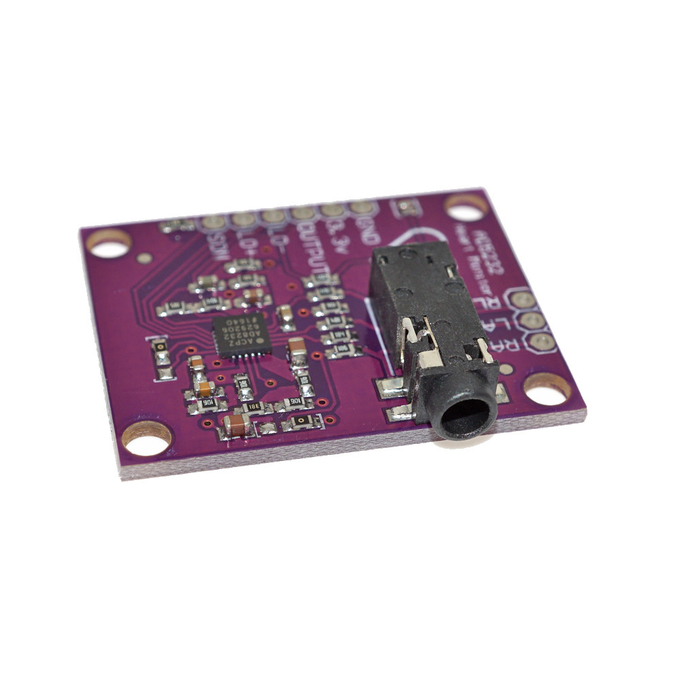

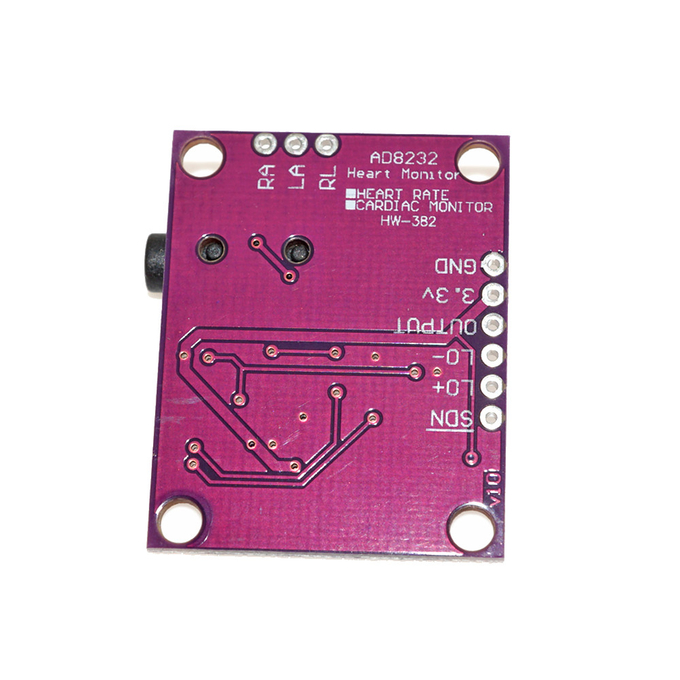

Fotoğraflar
